射頻輸出 |
頻率 |
1.544,2048,5,9.8304,10,10.24,10.29,13,15MHz |
|
|
電平 |
ACMOS |
||
|
幅度 |
5V |
||
|
路數 |
1路 |
||
|
1PPS輸出 |
上升沿 |
＜5ns |
|
|
脈寬 |
400ns |
||
|
電平 |
VL＜0.5V,VH＞4.5V |
||
|
負載 |
15pf |
||
|
路數 |
1路 |
||
|
1PPS輸入 |
接口 |
上升沿有效 |
|
|
路數 |
1路 |
||
|
串行通信 |
接口協議 |
RS232 |
|
|
接口形式 |
5V |
||
|
Tx/Rx阻抗 |
1MΩ |
||
|
波特率 |
57600 |
||
|
電源輸入 |
預熱功耗 |
＜18.5W（25℃） |
|
|
穩定后功耗 |
＜10W（25℃） |
||
|
輸入電壓 |
5±0.5VDC（＜100mA） 15±0.75VDC（＜1.2A） |
||
|

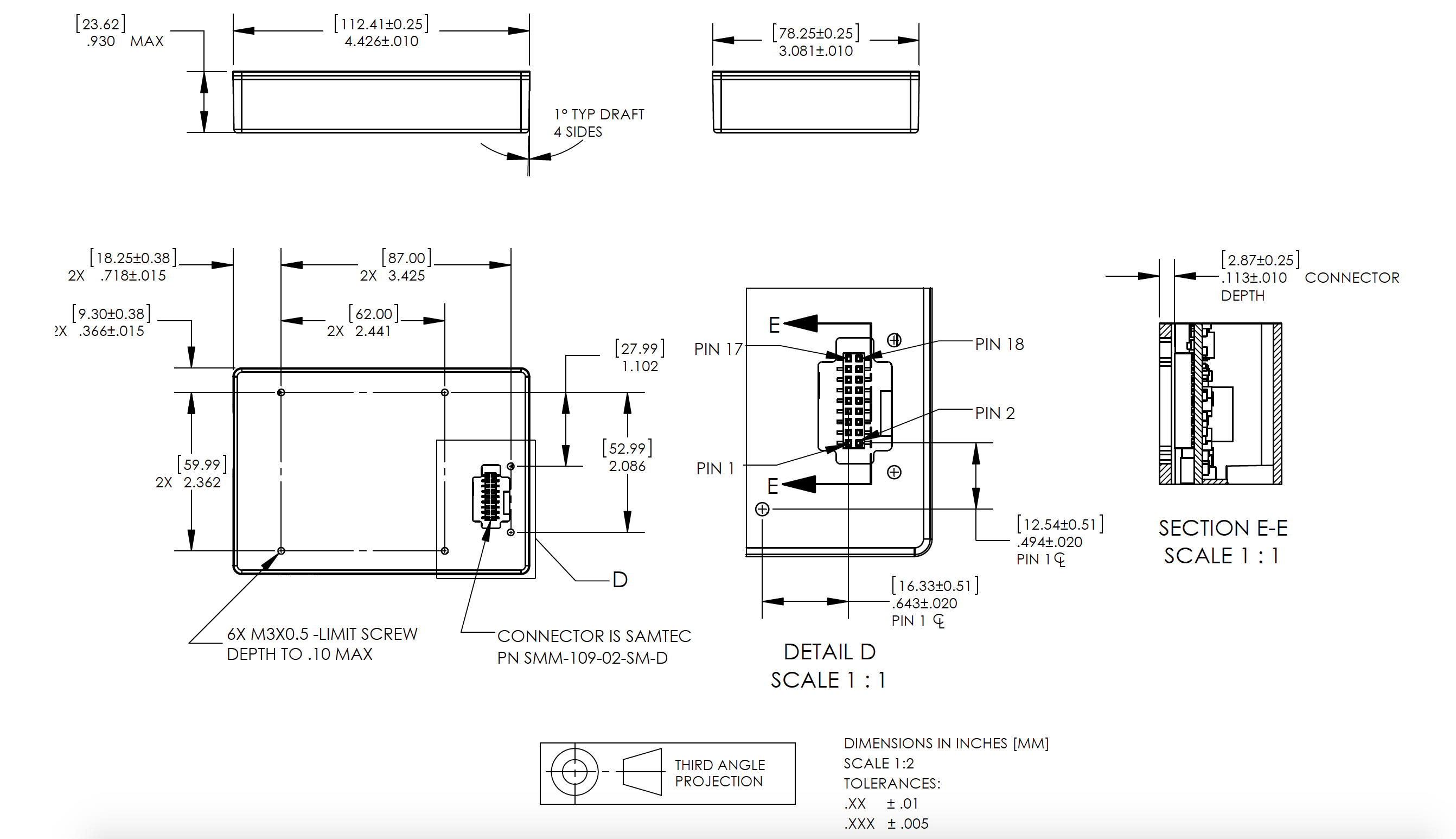

物理尺寸 |
尺寸 |
23.1x78.2 x 112.4mm |
|
|
重量 |
＜428.5g |
||
|
MTBF |
＞28.7萬小時 |
||
|
電氣特性 |
工作溫度 |
-10℃～＋75℃ |
|
|
頻率變化（全溫度范圍） |
＜1E-10（AP1） |
||
|
＜3E-10（AP2） |
|||
|
＜2E-10（AP2A） |
|||
|
＜3E-9（AP1） |
|||
|
頻率變化（全電壓范圍） |
＜2E-11（5v） ＜3E-11（15v） |
||
|
存儲溫度 |
-55℃～＋100℃ |
||
|
性能參數 |
短穩 |
≤3E-11/1s ≤1E-11/10s ≤3E-11/100s |
|
|
相噪(10MHz) |
≤-72dBc/Hz(1Hz) ≤-90dBc/Hz(10Hz) ≤-128dBc/Hz(100Hz) ≤-140dBc/Hz(1KHz) ≤-148dBc/Hz(10KHz) |
||
|
抖動 |
≤10ps（RMS） |
||
|
準確度（出廠設置） |
±5E-11 |
||
|
重現性 |
±2E-11 |
||
|
老化率 |
AP1 |
±4E-11/月 |
|
|
AP2 |
±5E-11/月 |
||
|
AP2A |
±3.5E-10/月 |
||
|
AP3 |
±3E-10/月 |
||
|
數字調節頻率 |
范圍 |
±1E-6 |
|
|
最小步進 |
1E-12 |
||
|
模擬調節 |
范圍 |
±1.5E-9 |
|
|
輸入電壓 |
0 ～5V |
||
|
預熱時間 |
＜5E-8 |
5分鐘 |
|
|
＜1E-9 |
7.5分鐘 |
||
